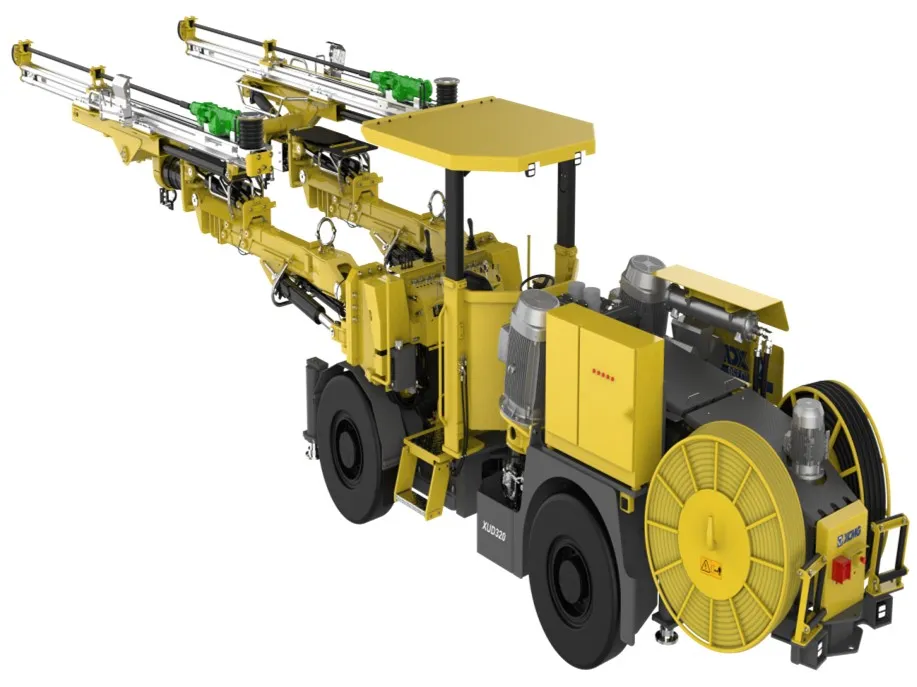

Rig de perforació subterrània de forat profund
La plataforma de perforació hidràulica subterrània de forat profund és un equip de gamma alta. L’estructura i el sistema de tota la màquina deriven del disseny clàssic de Sandvik.
Els components principals són de marques internacionals conegudes.
La plataforma de perforació hidràulica subterrània de forat profund es pot utilitzar en la construcció del túnel de mines subterrànies, hidroelèctriques, ferrocarrils, carreteres, etc.
Visió general dels productes
Nom del producte:
Forat profund de perforació hidràulica subterrània
Model núm.: ZJ39
Driller de roca: 20kW
Tipus d’accionament: unitat de motor dièsel
Tipus de perforació: perforació del motor
Forat de rentat d'aigua
Paràmetre de productes
Índex tècnic bàsic
|
Zona de cobertura |
34 ㎡ |
|
Dolor |
HL710S, 20kW |
|
Longitud de la canonada de perforació |
1.525mm |
|
Diàmetre del forat (reaming) |
51-89 mm |
|
Alçada del centre de rotació (mm) |
1.605mm |
|
Amplada de la secció T al gir |
3.200 mm |
|
Min. Amplada*Alçada del túnel (mm) |
3.500*3.500mm |
|
Màxim. Amplada*Alçada del túnel (mm) |
4.900*5.990 mm |
|
Longitud de transport |
7.390 mm |
|
Amplada del transport |
1.850 mm |
|
Alçada del transport |
3.250 mm |
|
Pes |
16.500 kg |
Dolor
|
Model |
HL710S |
|
Força |
20kW |
|
Pressió (bar) |
Fins a 190 bar |
|
Freqüència (HZ) |
52Hz |
|
Velocitat de rotació (RPM) |
0-180 |
|
Parell de rotació (mm) |
10944Nm (OMT200) |
|
Pes |
245kg |
|
Llargada |
1.340mm |
Requisits de cobertura i túnel
Característiques clau
Sandvik Rock Drill &
Sistema SLU
Sandvik Dispositiu de treball genuí
Longitud de canonades de la biga cap endavant: 1.525 mm
Volum d'emmagatzematge de varetes: 20+1
Màxim. Forat de fons: 31,7 m
Sistema de control de perforació thc
Component clau de Rexroth, Parker, Cavotec, etc;

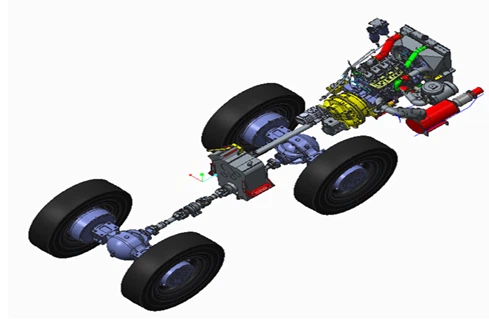

Sistema de transmissió estable
Cabina de seguretat de seguretat
Fàcil de manejar
Complir amb la disposició de les operacions d’enginyeria de màquines humanes
Fàcil de mantenir
Aplicació de perforació forat llarg
Mineria a gran escala i de massa Orebody
Diàmetre del forat:
64-89 mm
La perforació es pot dur a terme segons els requisits de explosió minera, amb 360 graus
Utilitzeu les barres de perforació de connexió/descàrrega a la superfície de la roca per aconseguir forats profunds (25-38 m)
Configura 20/22KW Drillor hidràulic
- Mina subterrània que no sigui de muntanya(or, coure, mineral de ferro)
- Construcció del túnel
